Les systèmes de freinage peuvent faire appel à des conduits de refroidissement dont les performances dépendent d’un comportement complexe des écoulements internes à ces conduits. Ils peuvent être difficiles à quantifier à l’aide des méthodes conventionnelles, du fait de la petite taille des conduits, du risque de blocage ou de leur non-accessibilité. Si les mesures de température fournissent des indications sur les résultats thermiques et que la CFD offre des informations prédictives, aucune de ces deux approches ne permet de saisir directement les conditions aérodynamiques en temps réel à l’intérieur du conduit.
L’intégration de capteurs de pression miniatures, tels que le capteur de pression micro-miniature EvoScann® P4-A, permet de mesurer directement les distributions de pression internes, offrant ainsi une méthode pratique pour déterminer à la fois le volume et la direction du flux d’air dans des conditions de fonctionnement réelles.
Les conduits de frein fonctionnent dans des champs d’écoulement très instationnaires influencés par la rotation des roues, l’interaction avec le sillage de la suspension et de la roue et les variations géométriques (virages) et de vent incident (lacet). À l’intérieur, l’écoulement est soumis à des géométries complexes, des changements de section et d’état de surface, ce qui le rend susceptible de se décoller et de présenter une distribution non uniforme. Par conséquent, la bonne alimentation du conduit à l’entrée ne se traduit pas nécessairement par un refroidissement efficace au niveau de l’interface du frein.

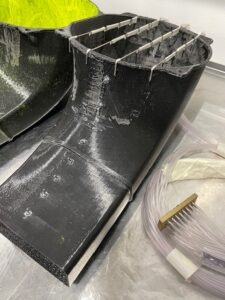

En équipant le conduit de plusieurs points de mesure de pression — à l’entrée, sur toute la longueur du conduit et près de la sortie —, il devient possible de reconstituer le comportement de l’écoulement interne. Lorsqu’on combine ces données sur toute la section transversale du conduit, on obtient une estimation du débit volumétrique d’air et on met en évidence les pertes dans le système.
Plus important encore, les variations spatiales de pression révèlent la structure de l’écoulement. Les gradients de pression latéraux indiquent si l’écoulement est centré ou dévié, tandis que des distributions irrégulières permettent d’identifier un écoulement rotatif ou des zones de séparation. Une mauvaise récupération de pression vers la sortie est souvent le signe d’inefficacités internes qui réduisent le débit massique de refroidissement effectif.
Cette approche permet d’identifier des problèmes qui ne sont pas observables à partir des seules données de température, tels que la séparation à mi-conduit, un alignement de l’entrée dévié ou une géométrie interne inefficace. Ainsi, les ingénieurs peuvent faire la distinction entre un apport d’air insuffisant et une mauvaise utilisation de l’écoulement.
La disponibilité de données de pression en temps réel facilite les itérations rapides lors des essais sur piste et les données au format CAN-CAN FD peuvent être interprêtées avec les autres mesures de bord. Les modifications de conception — telles que l’orientation de l’entrée, la courbure du conduit ou les caractéristiques internes — peuvent être évaluées directement à travers les changements de distribution de pression et le comportement de l’écoulement qui en découle. Parallèlement, les données mesurées fournissent une base pour améliorer la corrélation CFD, en particulier dans les zones où la précision des prévisions est limitée.
L’utilisation du balayage de pression intégré fait passer le développement du refroidissement des freins d’une évaluation indirecte à une mesure aérodynamique directe. En déterminant à la fois le volume et la direction du flux d’air à l’intérieur du conduit, cela permet une compréhension plus précise de l’efficacité du refroidissement et facilite l’optimisation ciblée des performances du conduit.
