Module de service numérique

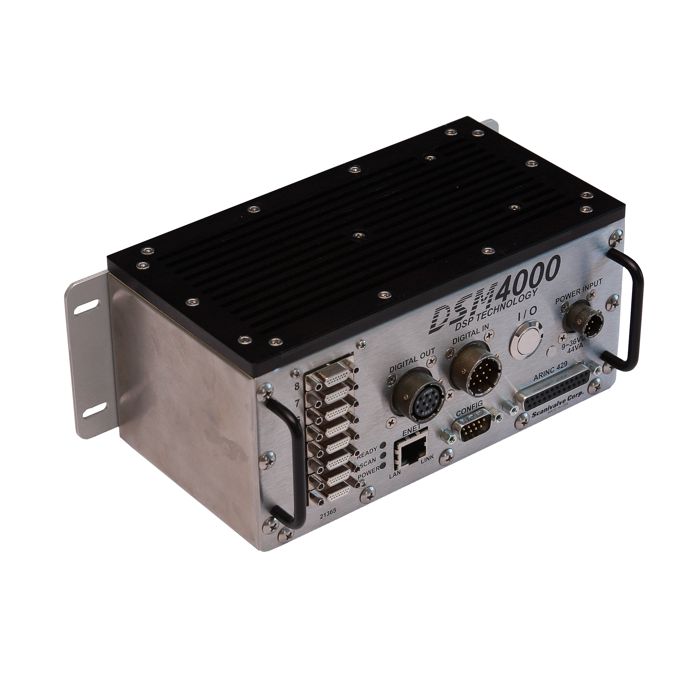

Module de service numérique DSM4000 interface pour ARINC, IEEE-1588

ACCESSSOIRE Scanivalve

Description

  • Pack de gestion de données compact et complet
  • Héberge jusqu'à 8 x scanners ZOC
  • Conversion directe de l'UE
  • E/S numériques intégrées
  • Compatible ARINC429

SPÉCIFICATION

  • Le module de service numérique DSM4000 (Digital Service Module) de Scannivalve est conçu pour connecter jusqu'à huit scanners de pression Scanivalve ZOC ou EIM (Electrical Input Module) sur un réseau Ethernet. Le DSM4000 est un système d'acquisition de données complet intégré dans un robuste boîtier en acier inoxydable. Le DSM4000 effectue toutes les tâches de conversion, de configuration et de communication de l'unité d'ingénierie pour les modules ZOC analogiques et fournit également à l'utilisateur 5 entrées et sorties numériques. Ces sorties peuvent être utilisées pour piloter des électrovannes telles que DSMCPM ou MSCP de Scanivalve.

Domaines d’application

Essais en vol, Soufflerie

Téléchargements

Plus d'infos sur ACCESSSOIRE

Le module de service numérique DSM4000 (Digital Service Module) de Scannivalve est conçu pour interfacer jusqu'à huit scanners de pression Scanivalve ZOC ou EIM (Electrical Input Module) sur un réseau Ethernet.

Le DSM4000 est un système d'acquisition de données complet intégré dans un robuste boîtier en acier inoxydable. Le DSM4000 effectue toutes les tâches de conversion, de configuration et de communication de l'unité d'ingénierie pour les modules ZOC analogiques et fournit également à l'utilisateur 5 entrées et sorties numériques. Ces sorties peuvent être utilisées pour piloter des électrovannes telles que DSMCPM ou MSCP de Scanivalve.
Le DSM4000 utilise une architecture avancée DSP (Digital Signal Processor). Ce processeur est spécialement conçu pour des fonctions mathématiques extrêmement rapides et est capable de convertir et de produire rapidement des données d'unités d'ingénierie. Le DSM4000 fait référence à des tables de recherche pression-température créées spécialement pour chaque scanner ZOC. Cette caractérisation de la pression / température permet des mesures de pression précises sur toute la plage de température de 0 à 60 °C des modules ZOC, minimisant ainsi les erreurs dues aux changements de température. Le module DSM4000 peut également effectuer des étalonnages de correction de décalage d'origine sur les modules ZOC. Cette fonctionnalité, associée aux procédures d'étalonnage uniques de Scanivalve, permet de conserver les spécifications de précision pendant 6 mois maximum sur la plupart des modules ZOC.
Le DSM4000 est 70% plus petit et 55% plus léger que son prédécesseur, le DSM3400. De plus, tous les composants mobiles ont été supprimés, le système entier est plus simple et de nombreuses fonctionnalités ont été ajoutées. Le DSM4000 démarre beaucoup plus rapidement que le DSM3400 et est totalement indépendant du système d'exploitation Windows®.
