Systèmes de mesure à réponse rapide

Sondes haute fréquence Jusqu’à 25 kHz

SONDE 3D Vectoflow

Description

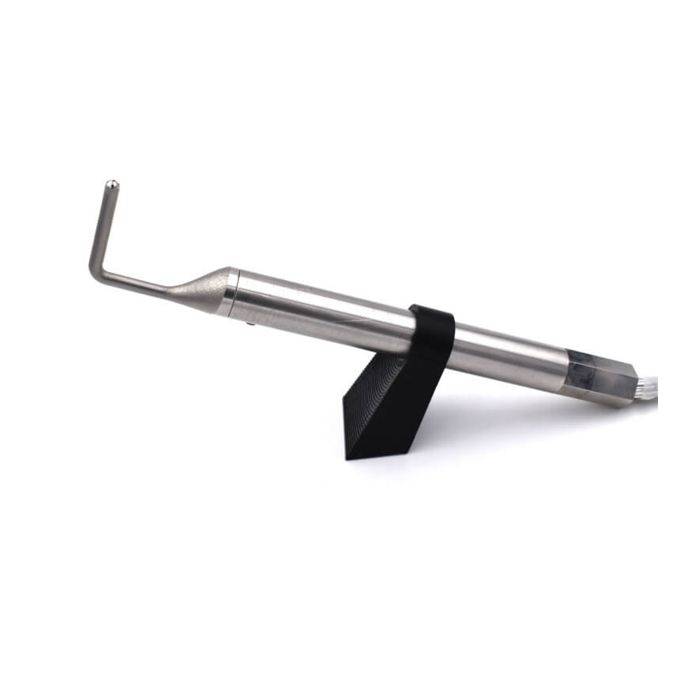

  • Les sondes non stables combinent la robustesse d'une sonde de pression (par example sonde à 5 trous) avec des capteurs de pression à haute résolution temporelle. Les fréquences dans la zone des kHz sont mesurables en fonction de la géométrie de la sonde.

SPÉCIFICATION

  • Géométrie : Coude droit, en L, en cobra ou percé ; Capteurs de pression sur demande du client (>1PSIG)
  • Nombre de trous de pression à déterminer (5 trous en standard)
  • Longueur max. sur mesure
  • Diamètre min. de la pointe Standard 3-4 mm (jusqu'à 1,0 mm avec les techniques de micro-impression)
  • Diamètre du conduit 15 mm (standard)
  • Géométrie de la pointe conique, hémisphérique ou personnalisée
  • Matériau Acier inoxydable, titane, inconel, plastique
  • Méthode de montage Cylindre carré, hexagonal, d'un côté aplati ou sur mesure
  • Référence Surface de référence normale à l'axe z
  • Matériel d'acquisition 2x NI 9237 ; 1x cDAQ 9181 (châssis) ; ou sur mesure
  • Logiciel d'acquisition et de post-traitement inclus (basé sur LabVIEW)
  • Plage de température jusqu'à 100 °C (jusqu'à 210 °F) (plus élevée avec refroidissement à eau)
  • Plage d'angle ± 60° (selon le nombre de trous)
  • Précision angulaire inférieure à ± 1°.
  • Plage de la vélocité 3 m/s (10 pieds/s) jusqu'à Mach 1
  • Précision de la vélocité inférieure à ± 1 m/s (3 ft/s)
  • Système d'étalonnage Étalonnage Acoustique Étalonnage
  • Plage de fréquence jusqu'à 25 kHz (en fonction de la géométrie de la sonde)
  • Fonction de transfert pas de fréquence pas de taille Personnalisé

Téléchargements

Plus d'infos sur SONDE 3D

Les sondes non stables de Vectoflow permettent de mesurer les phénomènes d'écoulement à haute fréquence dans la gamme des kHz et pas seulement en fonction d'une seule grandeur de mesure. Tous les paramètres d'écoulement normalement mesurables avec une sonde multi-trous conventionnelle peuvent être capturés, tels que les vitesses, les angles d'écoulement, la pression totale et statique, le nombre de Mach et la densité. Afin d'obtenir cette résolution temporelle élevée, les capteurs de pression sont placés le plus près possible de la tête de sonde, minimisant ainsi l'atténuation et la modulation des fluctuations de pression en amplitude et en phase. La modulation restante du signal de pression est corrigée par étalonnage au Vectoflow avec un banc d'étalonnage de fréquence spécialement développé. Bien entendu, tous les avantages des sondes conventionnelles Vectoflow sont également à la disposition des clients pour les sondes instables grâce à notre additif breveté processus de fabrication. La géométrie de la sonde est entièrement personnalisable et la construction monobloc de la tête de sonde la rend très robuste.

Système complet de mesure des phénomènes d'écoulement instationnaire
Sondes avec capteurs de pression intégrés (réponse haute fréquence)
Des sondes conventionnelles avec des capteurs de réponse haute fréquence fixés à l'extérieur de la sonde sont également disponibles.
Etalonnage en fréquence de chaque canal de pression
Matériel d'acquisition de données
Logiciels pour le post-traitement des données
